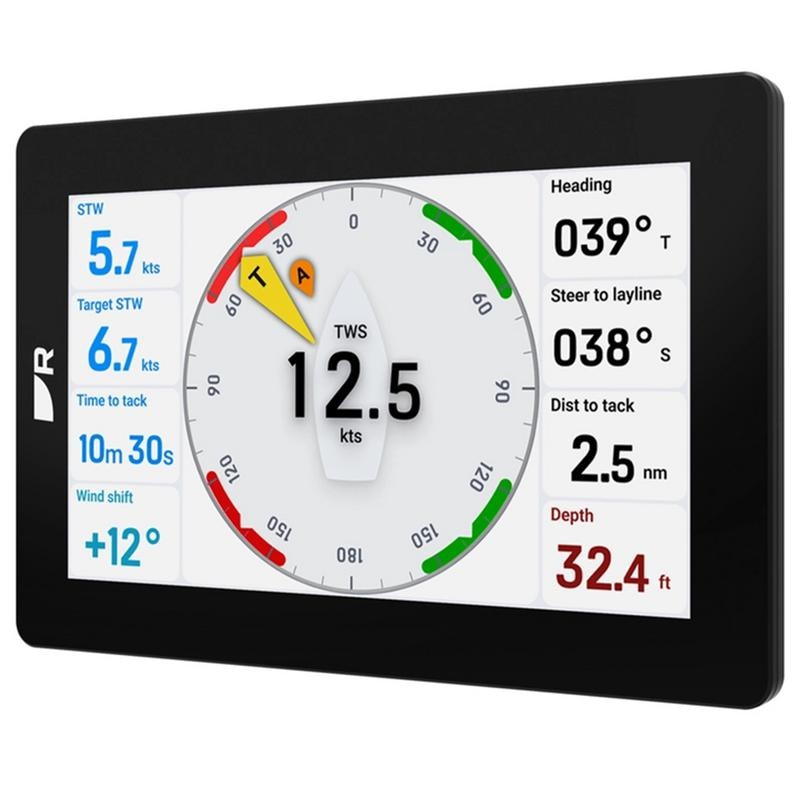

Raymarine Alpha 7" Performance Display

Das Raymarine Alpha Performance 7" Display ist ein multifunktionales Instrument für die Nutzung in Netzwerken mit Raymarine Axiom-Plottern (Multifunktionsdisplays). Bitte beachten Sie, dass das Strom-/Datenkabel separat bestellt werden muss. Wählen Sie die Länge passend zu Ihrem Boot. Bei mehreren Displays kann zusätzlich ein Kabel zur Serienverbindung erforderlich sein (siehe Zubehör).

Hauptfunktionen der Alpha Performance Displays

• 7" oder 9" Multifunktionsdisplay
• Anpassbar für Segel-, Navigations- und Motorinstrumentanzeigen
• SailPoint-Modus zur Anzeige des optimalen VMG (Velocity Made Good)
• AHRS-Sensor (Gyroskop) für präzise Segeldaten und Anzeige der Magnetkompass-Funktion (Kompassinformation erforderlich)
• Polarisierte, sonnenbrillenfreundliche Displays
• Montage sowohl auf dem Mast als auch am Steuerstand möglich
• Vertikal oder horizontal montierbar
• Auf- oder Einbau (flush) möglich
• HydroTouch-Nanobeschichtung schützt vor Wasser und Öl und gewährleistet zuverlässige Touchscreen-Kontrolle
• Saubere Installation mit nur einem Strom- und Datenkabel
• Bis zu vier Displays können seriell verbunden werden
• Automatische Helligkeitsanpassung (Auto-Dimming)
• Touchscreen kann gesperrt werden und über einen Axiom-Plotter gesteuert werden
• In Verbindung mit Axiom-Plottern werden alle Instrumentendaten, Sensordaten und Segelberechnungen geteilt

Vielseitigkeit und Bedienkomfort

Das Alpha Performance Display ist äußerst vielseitig, mit großem, hellen Touchscreen und exzellenter Sichtbarkeit. Steuerung über das Display selbst oder über einen Axiom-Plotter im Netzwerk möglich. Ideal für Segelboote, aber auch für Motorboote geeignet – Anzeige von Motor- und Navigationsdaten. Montageoptionen: Mast, Steuerstand oder andere Positionen wie Kartentisch, Salon oder Kabine. Wählbare Bildschirmgrößen: 7" oder 9".

• Breite Sichtwinkel, sonnenbrillenfreundlich
• HydroTough-Nanobeschichtung schützt vor Wasser und Öl
• Einfache Installation mit nur einer Strom- und Datenleitung
• Bis zu 4 Displays seriell verbindbar

Segelfunktionen

• SailPoint-Modus: visuelle Referenz zur gewünschten Windrichtung, maximale VMG bei Vor- und Amwind
• Dynamische Windanzeige zoomt automatisch auf kritische Anzeigenbereiche
• Perfekt in Kombination mit Smart Wind Sensor: exakte Winddaten, berücksichtigt Wellen, Boot- und Mastbewegungen, liefert präzise wahre Windwerte

Axiom & Lighthouse Funktionen

Durch die Verbindung von Alpha Displays mit einem Axiom Plotter stehen erweiterte Funktionen von Lighthouse 4.5 zur Verfügung:

• Import und Anpassung von Polardaten direkt auf dem Plotter
• Kontinuierlich erweiterte Polardatenbank
• Autopilotsteuerung nach Windwinkel oder Target Angle basierend auf Polardaten
• Automatische Kalibrierung des Geschwindigkeitssensors
• Windrichtungsanzeige an Alpha-Displays
• Empfehlungen für Reffen oder Segelwechsel, speziell für Katamarane, Charterboote und weniger erfahrene Segler

Montage

• Mastmontage möglich mit vertikalem/horizontalem Einzel- oder Doppelhalter
• Montage am Steuerstand oder an anderen gewünschten Positionen (Kartentisch, Salon, Kabine)
• Auf-, Einbau- oder Flush-Montage möglich
• Anschluss über ein einzelnes Strom-/Datenkabel (1–10 m)
• Bei serieller Verbindung separat erhältliches Kabel (0,3–1 m)
• Alpha Series Displays sind keine eigenständigen Produkte – sie müssen an ein Raymarine Axiom Series oder Axiom 2 Series MFD/Plotter angeschlossen werden. Alle Displays müssen die aktuellste Softwareversion verwenden.

Technische Daten

• Abmessungen: 120,1 x 188,4 x 32 mm (B x H x T)
• Abstand der Anschlüsse: 5,71 mm
• Gewicht: 0,72 kg
• Nennspannung: 12 V / 24 V DC
• Betriebsspannung: 10,8–32 V DC
• Stromaufnahme: 0,84 A (bei 12 V DC) / 0,43 A (bei 24 V DC)
• Max. Leistungsaufnahme: 10 W
• Sicherung: 8 A
• Datenanschlüsse: 1x Seriell, 1x Strom/RayNet Ethernet
• Betriebstemperatur: –25 °C bis +55 °C
• Lagertemperatur: –30 °C bis +70 °C
• Relative Luftfeuchtigkeit: max. 93 %
• Wasserdichtigkeit: IPx6 / IPx7

Display

• 7" IPS TFT LCD
• Helligkeit: 1500 nits
• Betrachtungswinkel: ±85°
• Auflösung: 1024 x 600
• Farben: 24-Bit (16,7 Millionen Farben)
• Bildwiederholrate: 60 Hz
• EN 60945:2002 konform
• CE-zertifiziert

Lieferumfang

• Alpha Performance High-Performance Display
• Sonnenblende
• Dichtung (wasserdicht)
• Dokumentationspaket
• 4x M4 x 40 mm Schrauben
• 4x Flügelmuttern
• 2x Montagehalterungen

Hinweis: Einige Abbildungen zeigen Funktionen der 7"- oder 9"-Displays.
